LM가이드 vs 박스가이드, 뭐가 더 좋은 건가요?

안녕하세요, 공작기계와 관련된 모든 것을 알려드리는 유니언머신입니다.

공작기계를 알아보다 보면 아래와 같은 궁금증이 생기기 마련인데요.

LM가이드면 정밀도가 무조건 좋아지는 건가? LM가이드 vs 박스가이드, 뭐가 더 좋은 거지? 중절삭 작업에는 LM가이드가 쓰일 수 없는 건가요?

그런데 막상 궁금한 내용을 물어볼 곳이 마땅치 않았던 경험을 해보셨을 거라 생각합니다.

그래서 오늘은 LM가이드와 관련하여 위와 같은 궁금증이 있는 분들을 위해 하나씩 상세하게 설명을 드리려고 하는데요.

바로 아래에서 이해하시기 쉽도록 설명드리겠습니다.

많이 물어보시는 질문 3가지

LM가이드면 정밀도가 무조건 좋아지는 건가요?

LM가이드를 사용한다고 해서 무조건 정밀도가 좋은 것은 아닙니다.

우선 이 장치의 원리부터 이해를 해주셔야 하는데요.

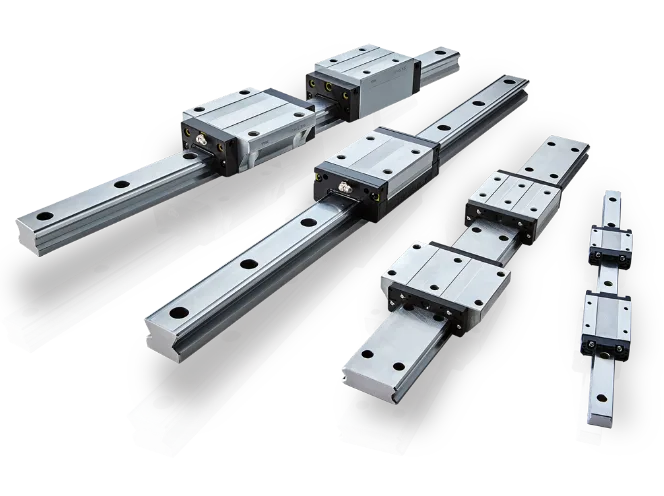

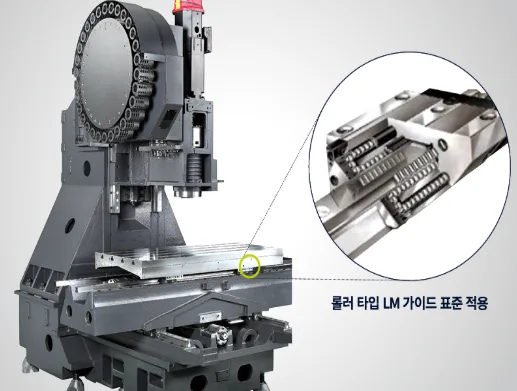

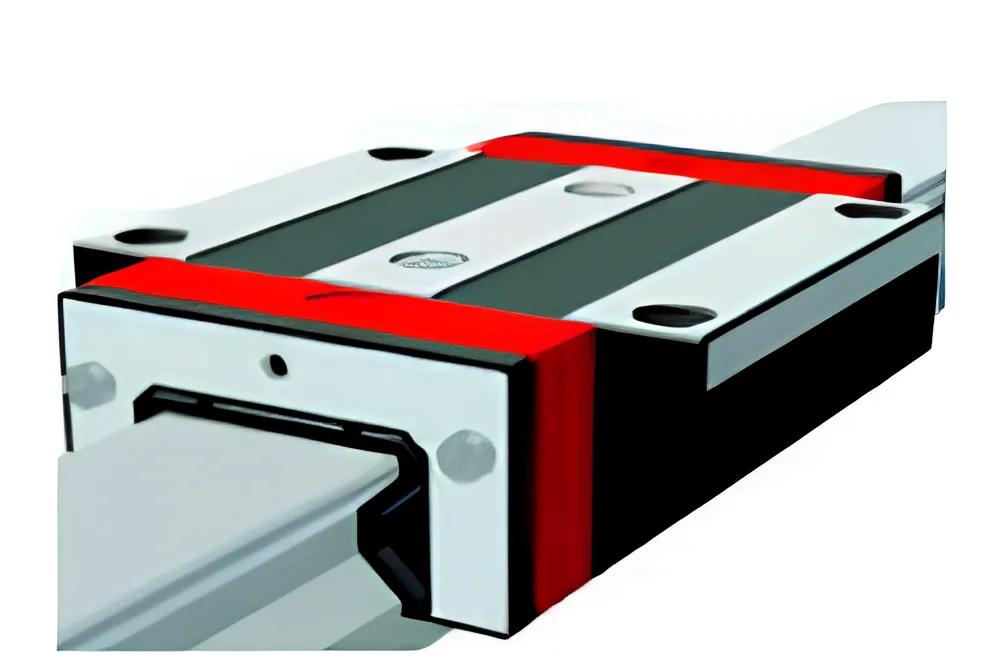

LM가이드는 볼 또는 롤러가 레일 위를 굴러가며 이동하는 구조로 되어 있습니다.

마찰이 매우 적고 축 이동이 가볍고 빠르다는 특징을 가지고 있죠.

이 때문에 고속 이송이 잦은 공정이나 짧은 거리 이동을 반복하는 작업, 정밀도가 중요한 가공에서 매우 유리한 모습을 보여줍니다.

예를 들어 알루미늄 가공이나 정밀 부품 양산 등의 공정에서는 이 장점을 크게 체감하실 수 있습니다.

하지만 정밀도는 이런 장치 하나만으로 결정되지 않기 때문에 단순히 LM가이드가 있다고 해서 정밀도가 좋은 공작기계라고 할 수는 없습니다.

LM가이드 vs 박스가이드, 뭐가 더 좋은 건가요?

LM가이드와 박스가이드는 애초에 설계 목적이 다릅니다.

그래서 하나의 정답을 내려주기가 어려운데요.

우선 LM가이드는 마찰이 적고, 움직임이 부드러우며, 이송 속도를 빠르게 가져갈 수 있기 때문에 고속 이송, 반복 작업, 정밀한 위치 제어가 중요한 공정에 최적화되어 있습니다.

반면 박스가이드는 접촉 면적이 넓고, 축이 레일 위에 얹혀서 움직이는 구조이기 때문에 절삭 중 발생하는 진동과 충격을 기계 전체로 분산시키는 데 유리합니다.

그래서 가공 환경, 목적 등에 따라 유리한 장치가 달라지는데요.

고속 가공, 알루미늄, 정밀 부품 위주의 가공 작업을 수행한다면 LM가이드가, 중절삭 등의 강한 부하가 걸리는 작업을 수행해야 한다면 박스가이드가 더 안정적인 결과물을 보여줄 수 있습니다.

중절삭 작업에는 LM가이드가 쓰일 수 없는 건가요?

LM가이드로 중절삭 작업 수행이 불가능한 것은 아닙니다.

하지만 '가능하다'와 '적합하다'는 전혀 다른 이야기인데요.

중절삭 작업의 핵심은 단순히 힘이 세냐 약하냐가 아니라 절삭 중에 발생하는 충격이나 진동, 하중을 얼마나 안정적으로 받아내고 흡수하느냐입니다.

LM가이드는 마찰이 적은 대신 접촉 면적이 제한적이기 때문에 절삭 작업에서 발생하는 충격이 비교적 직접적으로 축과 가이드에 전달될 수밖에 없는데요.

이 상태에서 높은 토크를 필요로 하는 강한 부하가 걸리게 되면 공구의 수명이 줄어들거나 치수 편차가 증가할 수 있습니다.

결론을 말씀드리자면 LM가이드로 중절삭 가공 수행이 불가능한 것은 아니지만 중절삭을 주력으로 하는 업장이라면 공정에 맞는 가이드를 선택해 주는 것이 현실적인 판단입니다.

지금까지 LM가이드와 관련하여 고객분들께서 궁금해하시는 내용을 하나씩 설명드렸는데요.
