심압대, 안 쓰면 가공 품질이 크게 달라지나요?

안녕하세요, 공작기계와 관련된 모든 것을 알려드리는 유니언머신입니다.

공작기계를 처음 접하시거나, 새로운 기계 도입을 고려 중이시라면 아래와 같이 심압대에 대해서 궁금한 점들이 많으실 텐데요.

심압대는 왜 필요한 걸까? 안 쓰면 가공 품질이 크게 달라질까? 어떤 공정에 꼭 필요한 장치인 거지?

심압대는 가공 품질, 불량률, 재가공 빈도에까지 직접적으로 영향을 주는 요소입니다.

그래서 필요 유무를 공정 기준으로 정확하게 구분하는 것이 중요하죠.

글 하단에서는 정확한 판단을 위해 전문가와의 상담을 받아볼 수 있는 링크까지 남겨 두었으니 꼭 끝까지 글을 확인해 주시기 바랍니다.

많이 물어보시는 질문 3가지

심압대는 왜 필요한 건가요?

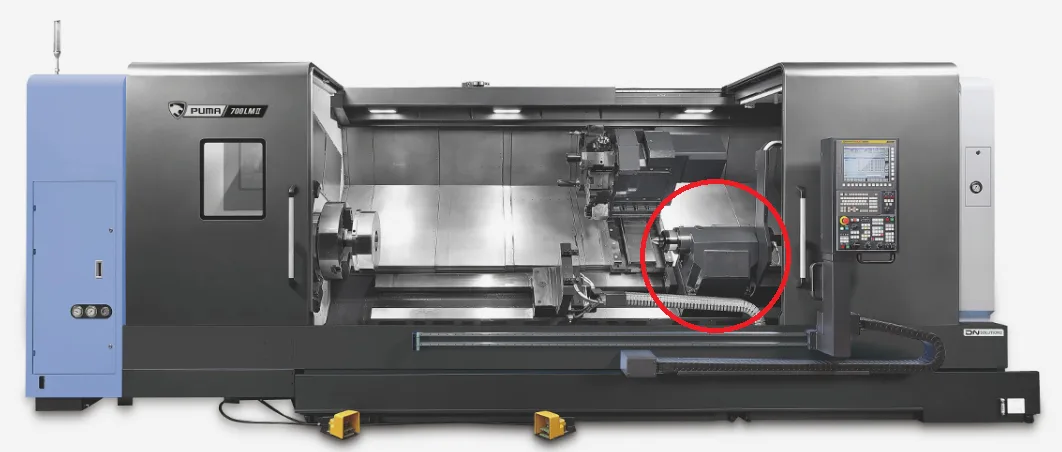

CNC 선반에서 공작물은 기본적으로 한쪽이 척에 물린 상태로 회전하며 가공 작업을 수행하게 됩니다.

공작물의 길이가 짧을 때는 이런 구조만으로도 충분히 안정적인 가공이 가능한데요.

문제는 가공 대상의 길어질 때입니다.

공작물의 길이가 길어지면 미세한 휨, 흔들림이 생길 수 있고 이는 오차로 이어지는데요.

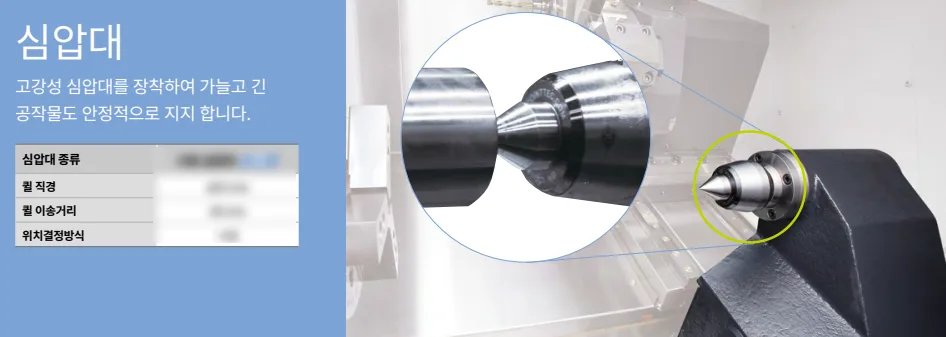

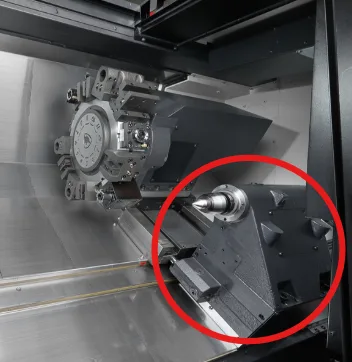

이때 공작물의 반대쪽 끝을 직접 지지하여 안정적인 상태를 유지해 주는 것이 바로 심압대의 역할입니다.

사용 유무에 따른 품질 차이가 크게 나나요?

심압대 사용 유무에 따른 가공 품질 차이는 어떤 공정인지에 따라서 분명하게 나타나는 편입니다.

이 옵션 없이 길이가 긴 공작물을 가공했을 때 아래와 같은 문제가 생길 수 있는데요.

• 가공 구간에 따라 치수가 일정하지 않음 - 표면에 잔물결 같은 흔적이 남음 - 앞쪽은 맞는데 뒤쪽 치수가 어긋남

공차를 타이트하게 맞춰야 하는 상황이라면 품질 유지를 위해 꼭 사용해 주는 것이 좋습니다.

어떤 공정에 꼭 필요한 건가요?

먼저 말씀드리자면 모든 공정에서 반드시 필요한 것은 아닙니다.

다만 아래와 같은 조건에 해당되신다면 적극적으로 심압대 사용을 고려해 보시기 바랍니다.

• 공작물의 길이가 직경에 비해 긴 경우 - 절삭 깊이나 절삭 하중이 비교적 큰 작업 - 치수 공차 관리가 중요한 정밀 가공

반대로 길이가 짧거나 절삭 하중이 크지 않은 작업 위주로 진행하신다면 이 옵션 없이도 충분히 안정적인 가공이 가능한 경우도 많습니다.
